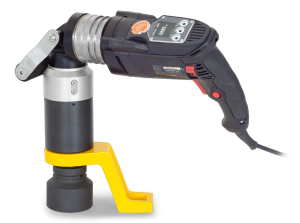

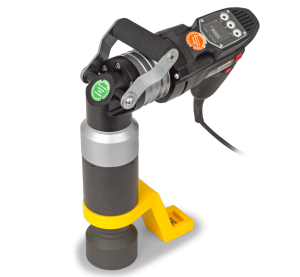

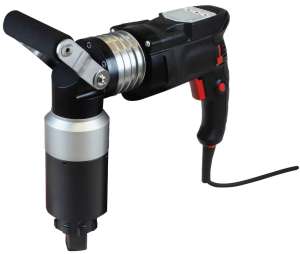

Elektrischer Drehmomentschrauber gewinkelte Ausführung

EMEGW Serie

  • Hohe Drehmomentleistung und Präzision
  • Drehmomentbereich von 100 bis 12.000 Nm
  • Schlanke Bauform und geringes Gewicht, gute Ergonomie (Griff im Schwerpunkt)
  • Schnell, zuverlässig und wirtschaftlich
  • Rastende Verstellung des Winkelkopfes: einfach verstellbar in 24-Schritten á 15° (Grad) Sichere Schraubenmontage auch an schwer zugänglichen Stellen
  • Drehwinkelgesteuertes Anzugsverfahren als Option möglich
  • Hohe Drehmomentleistung und Präzision: Zuverlässiges Anziehen und Lösen von Schraubverbindungen bis zu 12.000 Nm bei einer Wiederholgenauigkeit von ±3%
  • Leichte und handliche Bedienung
  • Drehmomentwerte voreinstellbar, kundenspezifische Werte möglich
  • Hochleistungsgetriebe
  • Umfangreiches Zubehör wie z. B. Kraftnüsse, Einsätze und Abstützungen sind sowohl in Standard- als auch in Sonderausführungen erhältlich.
  • Der Abschaltschrauber ersetzt Schlagschlüssel und Rohrverlängerungen – ein Gewinn an Arbeitssicherheit und Flexibilität
  • Weitere Typen auf Anfrage lieferbar
zurück PDF Download
Technische Daten Serie EMEGW
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)

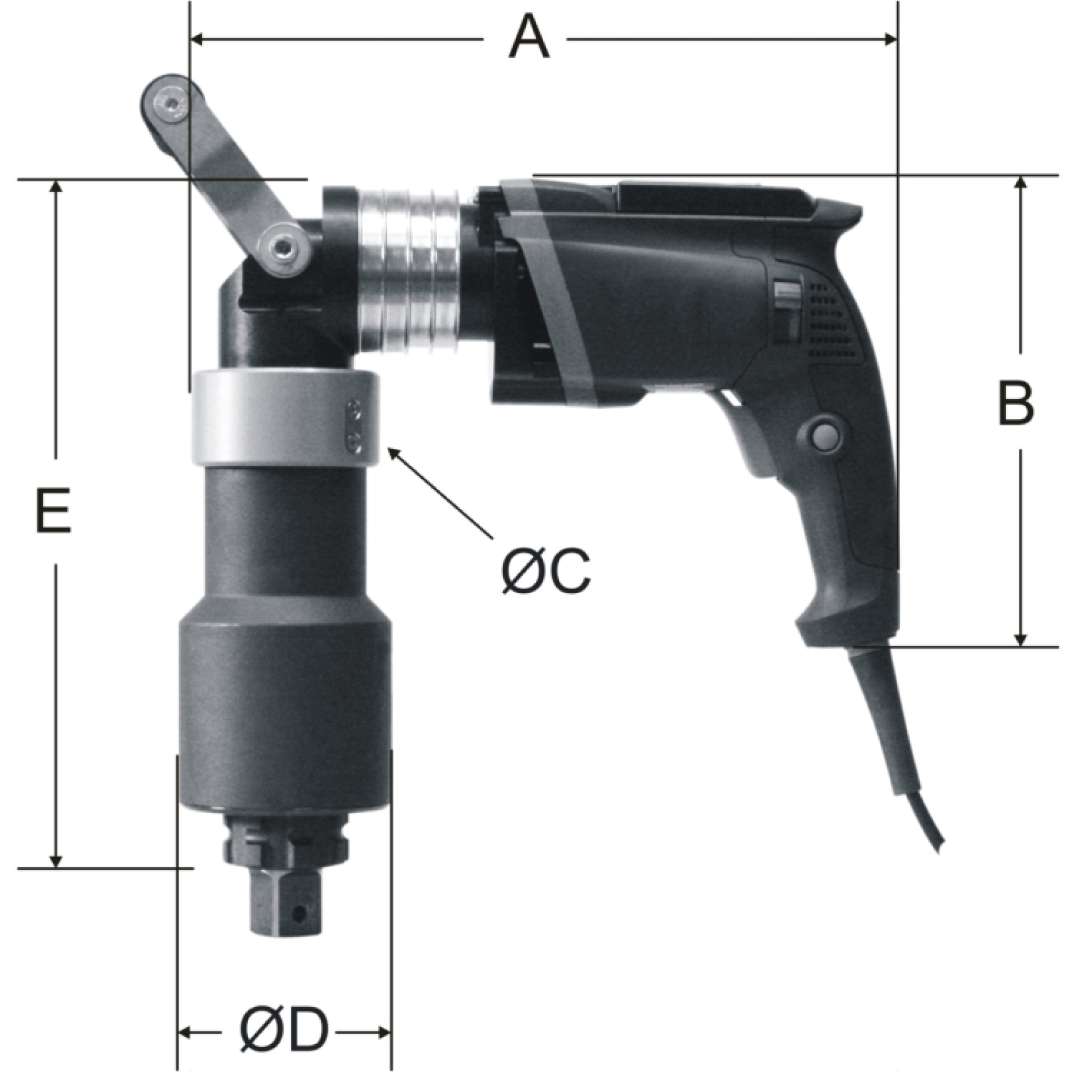

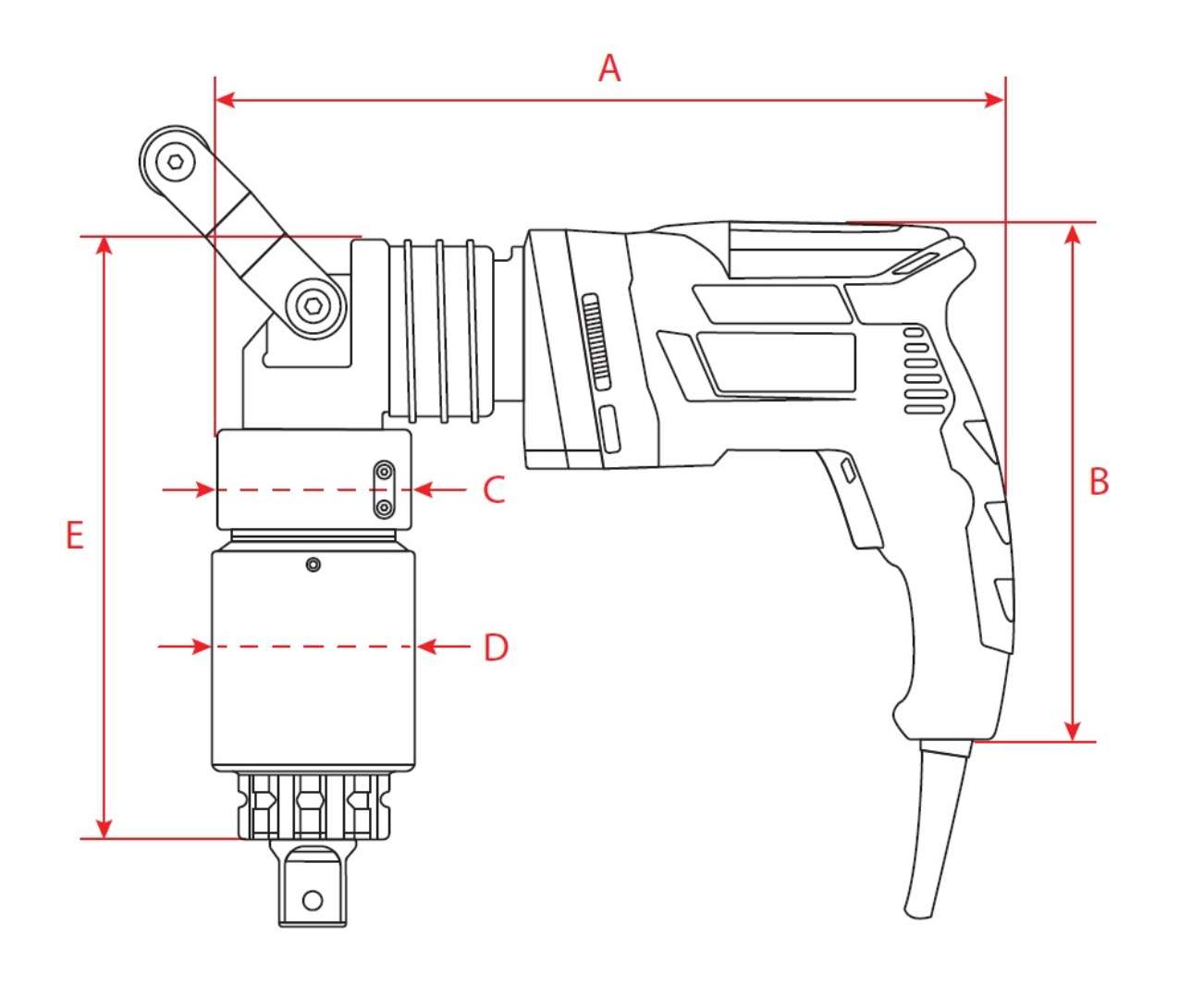

Baulänge A (mm)
Bauhöhe B (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Höhe E (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Höhe E (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMEGW 40
¾"
50
400
315
205
77
77
199
6,4
48,0
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Höhe E (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMEGW 80
¾"
100
800
315
205
77
77
199
6,5
24,0
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Höhe E (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMEGW 150
1" (¾")
150
1550
315
205
77
77
243
8,0
14,0
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Höhe E (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMEGW 300
1"
300
3000
315
205
77
77
243
8,0
7,0
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Höhe E (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMEGW 420
1"
800
4200
315
205
77
90
280
10,8
4,5
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Höhe E (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMEGW 450
1½"
800
4600
315
205
77
90
297
11,8
4,5
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Höhe E (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMEGW 500
1½"
1000
5400
315
205
77
90
297
11,8
3,6
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Höhe E (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMEGW 600
1½"
1000
6500
315
205
77
102
317
12,8
3,0
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Höhe E (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMEGW 750
1½"
1000
8000
315
205
77
102
317
12,9
2,0
Typ
Abtriebsvierkant
Min. Drehmoment (Nm)
Max. Drehmoment (Nm)
Baulänge A (mm)
Bauhöhe B (mm)
Durchmesser C (mm)
Durchmesser D (mm)
Höhe E (mm)
Gewicht (kg)
Leerlaufdrehzahl (U/min)
EMEGW 1000
1½"
2000
12000
315
205
77
132
352
19,9
0,9
